Relatório de Energia

Responsável pela documentação: Ana Paula da Silveira

Descrição​

O relatório de energia elétrica apresenta os custos de uma fazenda com energia elétrica nos últimos 12 meses. Ele compara os custos em reais e kilowatts consumidos e contratados ao longo do período, além de destacar informações importantes, como equipamentos com energia reativa em estado de atenção, ultrapassagem de demanda, entre outros.

O relatório não permite selecionar um período específico. Em vez disso, o usuário escolhe um mês, e o sistema traz os últimos 12 meses anteriores para gerar o relatório. O cabeçalho exibe o mês de referência, a área gerenciada (soma em hectares de todos os equipamentos cadastrados na fazenda), o consultor responsável, o nome da fazenda, a cidade e o proprietário.

energia1

Gráficos Comparativos​

Os gráficos abaixo mostram o desempenho da fazenda ao longo do ano, de acordo com os seguintes parâmetros:

  • Energia (R$): Total de energia consumida pela fazenda, somando todas as unidades consumidoras, com o total dos meses.
  • Irrigação Noturna (%): Percentual de funcionamento dos equipamentos em horário noturno, com média dos últimos 12 meses.
  • Consumo Total (kWh): Total de kWh gastos por mês, somando todas as unidades consumidoras.

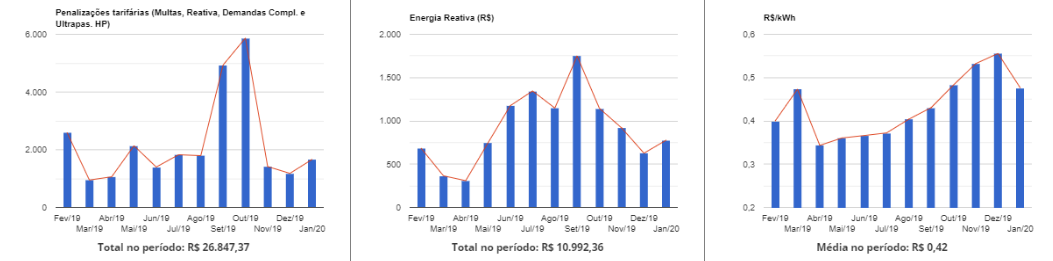

  • Penalizações Tarifárias: Custos com multas, energia reativa, demandas complementares e ultrapassagem de demanda por mês.
  • Energia Reativa (R$): Custos mensais com energia reativa.
  • R$/kWh: Custo médio em reais por kilowatt-hora consumido, considerando a média ponderada entre as unidades consumidoras.

energia2

energia3

Gráficos Adicionais​

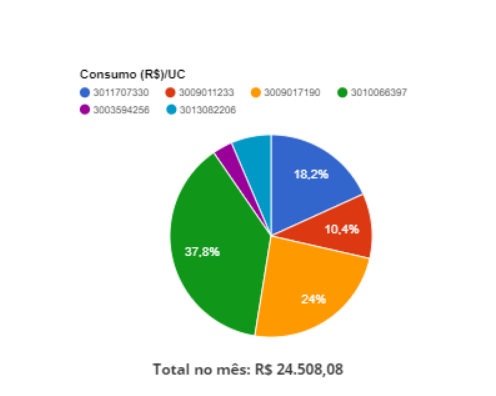

  • Gráfico de Pizza: Consumo em reais por unidade consumidora no mês selecionado no filtro.

energia4

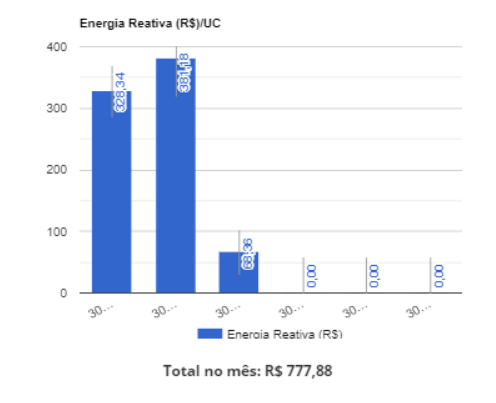

  • Gráfico de Barra: Custo em reais de energia reativa por unidade consumidora no mês filtrado.

energia5

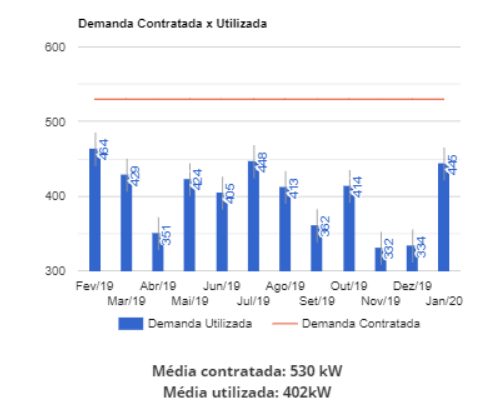

  • Gráfico Comparativo: Demanda contratada versus demanda utilizada. Os valores de demanda contratada são informados no cadastro da UC (Menu >> Energia >> Configurações).

energia6

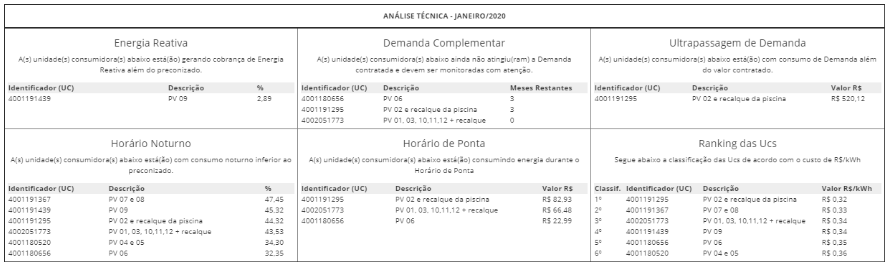

Análise Técnica​

Principais indicadores da fazenda relacionados ao mês filtrado:

  • Energia Reativa: Unidades consumidoras gerando cobranças acima do recomendado.
  • Demanda Complementar: UCs que não atingiram a demanda contratada, com a quantidade de meses restantes para atingir a meta.
  • Ultrapassagem de Demanda: Lista de UCs que ultrapassaram o valor contratado.
  • Horário Noturno: UCs com consumo noturno abaixo do esperado.
  • Horário de Ponta: UCs com consumo de energia em horário de ponta.
  • Ranking de UCs: Ordenação crescente de unidades consumidoras pelo custo em R$/kWh.

energia7

Relatório Detalhado​

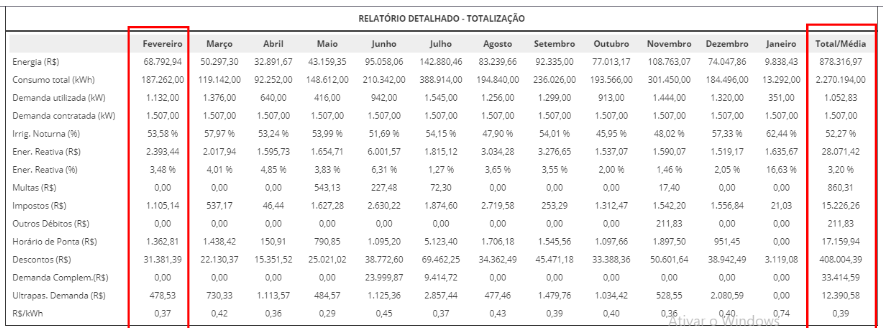

Totalização​

Exibe os totais dos últimos 12 meses, considerando o mês filtrado. Inclui soma ou média dos seguintes indicadores:

  • Energia (R$)
  • Consumo Total (kWh)
  • Demanda Contratada (kW)
  • Irrigação Noturna (%)
  • Energia Reativa (R$ e %)
  • Multas (R$)
  • Impostos (R$)
  • Horário de Ponta (R$)
  • Descontos (R$)

energia8

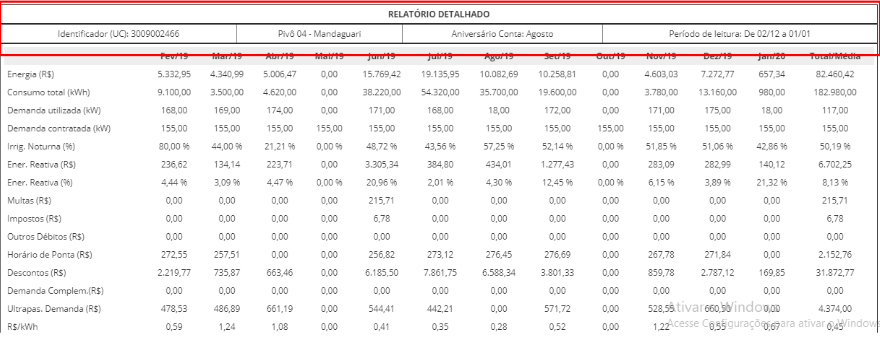

Por Unidade Consumidora (UC)​

Adicionalmente, exibe:

  • Identificador da UC
  • Mês de aniversário da conta
  • Período de leitura
  • Equipamentos atendidos pela UC

energia9

Observações:

  1. O mês de aniversário da conta é definido no cadastro da UC.
  2. Os equipamentos informados são preenchidos no campo "Descrição" do cadastro da UC.
Nome do CampoTipoExige Validação (SIM/NÃO)Obrigatório?Descrição
Horário Noturno-NãoSimEsse cálculo é relacionado ao equipamento, ou seja, quando o equipamento consumiu em horário noturno.e_horario_noturno = 0; if ($consumo > 0) { e_horario_noturno = $consumores / $consumo; }
Percentual Reativo-NãoSimPercentual da energia reativa em relação ao total de energia consumida.e_reativaperc = 0; if ($cons_energia_total > 0.001) { e_reativaperc = $reativars / $cons_energia_total; }
Energia (R$)-NãoSimTotal de energia consumida em reais.$cons_energia_total
Irrigação Noturna (%)-NãoSimPercentual de funcionamento dos equipamentos em horário noturno.if ($consumo > 0) { $consumores / $consumo * 100; }
Consumo Total (kW)-NãoSimTotal de kW consumidos.$consumo
Penalizações Tarifárias-NãoSimSoma dos custos relacionados a multas, energia reativa, ultrapassagem de demanda e outras penalizações.penalizacao = $reativars + $multas + ultra_com_v + ultra_dem_v + $consumohprs;
Energia Reativa (R$)-NãoSimTotal gasto com energia reativa em reais.$reativars
R$/kWh-NãoSimCusto médio em reais por kWh consumido.e_rs_kw = 0; if ($consumo > 0) { e_rs_kw = $cons_energia_total / $consumo; }
Consumo (R$)/UC-NãoSimCusto total de energia por UC.$cons_energia_total
Energia Reativa (R$)/UC-NãoSimCusto total de energia reativa por UC.$reativars
Demanda Contratada-NãoSimSoma das demandas contratadas para todas as UCs.Soma dos valores de demanda cadastrados na UC.
Demanda Utilizada-NãoSimMédia da demanda utilizada em todos os meses.Soma da demanda utilizada em todos os meses dividido pelo número de meses.
