Requisito 01: Informações do Pivô (Característica)

CAMPO 01

Campo	Comprimento total do pivô
Descrição	n/a
Conta/Regra	Somatório dos espaçamentos de todos os bocais.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 02

Campo	Alcance canhão
Descrição	Valor imputado no lançamento dos dados de engenharia, quando o usuário informa que possui canhão.
Conta/Regra	n/a
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 03

Campo	Raio irrigado (m)
Descrição	Raio total do pivô em metros.
Conta/Regra	Somatório do comprimento total do pivô e alcance canhão.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 04

Campo	Balanço (m)
Descrição	Tamanho em metros do balanço.
Conta/Regra	Somatório dos espaçamentos somente do lance “balanço”.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 05

Campo	Raio Balanço (m)
Descrição	n/a
Conta/Regra	Raio irrigado - (alcance do canhão * 2).
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 06

Campo	Raio última torre (m)
Descrição	n/a
Conta/Regra	Raio irrigado - balanço - alcance canhão.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 07

Campo	Área irrigada (ha)
Descrição	n/a
Conta/Regra	(( raio irrigado² * 3,1415 ) / 10000 )* ( Giro / 360 )

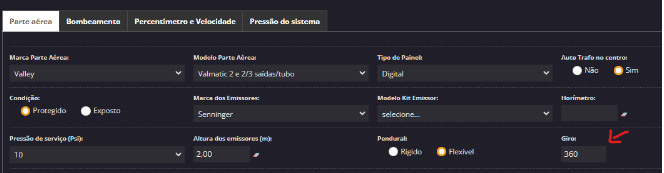

Observação	O campo valor do campo “Giro” fica no lançamento da engenharia na aba aéreo
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 08

Campo	Área irrigada pelo canhão (ha)
Descrição	n/a
Conta/Regra	((raio irrigado² * 3,141516 )- (Raio balanço² * 3,141516)) / 10000
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 09

Campo	Comprimento total do pivô
Descrição	Este campo é o valor total do comprimento do pivô.
Conta/Regra	É o valor do comprimento do emissor do último bocal.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 10

Campo	Área irrigada pela linha de tubos (ha)
Descrição	n/a
Conta/Regra	É o valor da área de emissor do último bocal.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 11

Campo	Tempo de funcionamento
Descrição	n/a
Conta/Regra	Valor é lançado pelo consultor no bloco “Parte aérea”.
Observação	n/a
Tipo	inteiro
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 12

Campo	Vazão Real do mapa (m³/h)
Descrição	n/a
Conta/Regra	É o somatório dos valores de Vazão por bocal (m³/h), de todos os bocais do pivô.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 13

Campo	Lâmina diária (mm)
Descrição	É o valor em mm da lâmina do pivô.
Conta/Regra	Detalhes Se o pivô for 360° = ( Vazão Real do mapa / Área irrigada pela linha de tubos / 10 ) tempo de funcionamento. Se o grau for diferente de 360 = ( ( Vazão Real do mapa / Área irrigada pela linha de tubos / 10 ) tempo de funcionamento ) / (Giro / 360).
Observação	O valor do campo Giro é informado pelo consultor nos dados da parte aérea.
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 14

Campo	Vazão do canhão (m³/h)
Descrição	n/a
Conta/Regra	Detalhes Raio irrigado² 3,14 - ((raio irrigado - alcance do canhão)² 3,14) lâmina diária / (tempo de funcionamento 1000) * Giro/360.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não ( )
Obrigatório	Sim ( ) Não ( )

CAMPO 15

Campo	Cn
Descrição	Coeficiente de rugosidade, esse valor é lançado pelo consultor nos dados da parte aérea.
Conta/Regra	n/a
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 16

Campo	Hf e hfa
Descrição	n/a
Conta/Regra	É o somatório dos valores de Perda de carga real do bocal (mca) de todos os bocais do pivô.
Observação	n/a
Tipo	double com duas casas
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 17

Campo	Des. Linha
Descrição	Desnível em linha

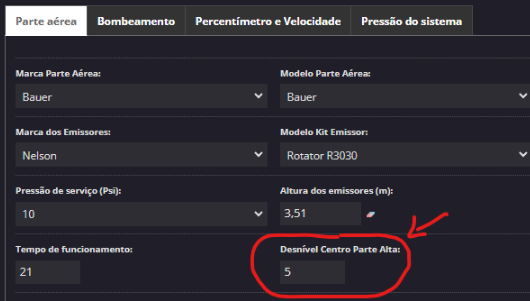

Conta/Regra	É o valor do campo Desnível Centro Parte Alta que o usuário lança nos dados da parte aérea.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 18

Campo	Pressão Centro
Descrição	n/a

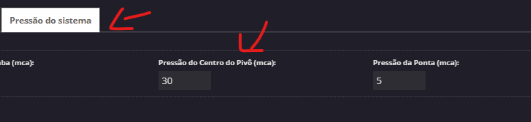

Conta/Regra	É o valor de pressão informada pelo consultor no campo "Pressão do centro do pivô".
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 19

Campo	Pressão Ponta Calculada (mca)
Descrição	n/a
Conta/Regra	= Pres Centro - Des. Linha - Hf e Hfa - Altura dos emissores

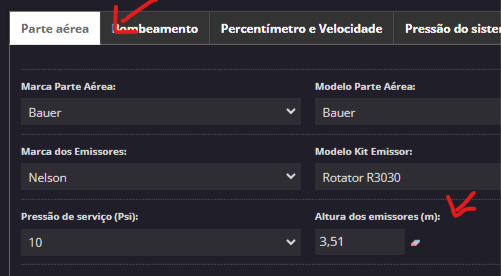

Observação	A "Altura dos emissores" é informada pelo consultor ao coletar os dados de parte aérea.
Tipo	n/a
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 20

Campo	Pressão Ponta Aferida (mca)
Descrição	n/a
Conta/Regra	Este valor é lançado pelo consultor junto com os dados de pressão.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 21

Campo	Difer. de Pressão
Descrição	n/a
Conta/Regra	= Pressão ponta aferida - Pressão ponta calculada
Observação	Aqui deve haver uma regra para alertar visualmente quando houver valores maior ou menor que zero: - Se o resultado for menor que um, o campo deve ficar na cor azul. - Se o resultado for maior que zero, o campo deve ficar na cor vermelha.
Tipo	n/a
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 22

Campo	Válvula
Descrição	n/a

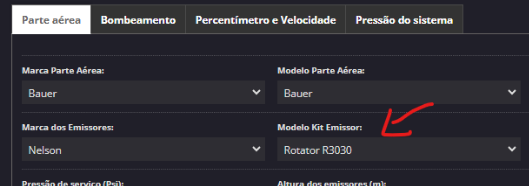

Conta/Regra	Esse campo é apontado pelo usuário no lançamento dos dados da parte aérea, campo "Modelo kit emissor".
Observação	n/a
Tipo	texto
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )
