dados-por-bocal

Dados por Bocal (Mapa Original)

CAMPO 01

Campo	Vão
Descrição	n/a

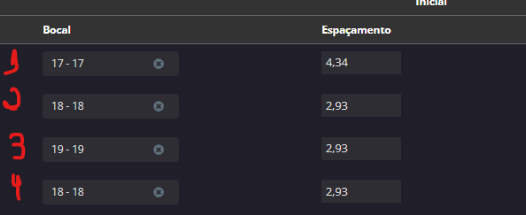

Conta/Regra	É a contagem dos lances preenchidos pelo usuário, por exemplo o Lance inicial é 1, o lance intermediário é 2 e assim por diante. Uma observação para o lance "Balanço" que não deve ser informado de forma numérica e sim pelo nome balanço. Nos coluna vão o número do balanço.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 02

Campo	Aspersor (Vão)
Descrição	n/a

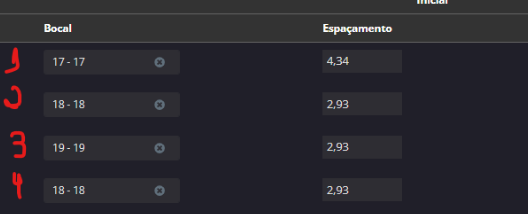

Conta/Regra	É a contagem dos bocais vinculados ao lance.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 03

Campo	Aspersor (Raio)
Descrição	n/a
Conta/Regra	É a contagem de todos os bocais do pivô.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 04

Campo	Espaçamento (m)
Descrição	n/a

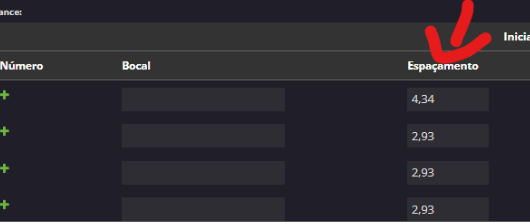

Conta/Regra	É o valor do espaçamento do bocal que é vinculado ao modelo do pivô.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 05

Campo	Comprimento do Emissor
Descrição	O comprimento do emissor é valor em m do comprimento do pivô somando o espaçamento dos emissores.
Conta/Regra	= Espaçamento do bocal + Espaçamento do bocal anterior.
Observação	Este valor é calculado para cada emissor (bocal) do pivô.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 06

Campo	Área do Emissor (ha)
Descrição	Esse valor deve ser calculado para cada emissor (bocal), e usamos o valor de comprimento do emissor.
Conta/Regra	= (Comprimento do emissor * 3,141516) / 10000
Observação	Para o primeiro bocal: (4,34 3,141516) / 1000 = 0,006 Para o segundo bocal: (7,27 3,141516) / 1000 = 0,017.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 07

Campo	Vazão por bocal (m³/h)
Descrição	Nesse campo vamos calcular o valor de vazão por bocal para posteriormente acharmos o valor de vazão de todo o pivô.

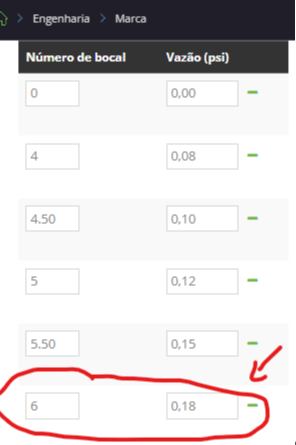

Conta/Regra	Para número de bocal existe uma vazão correspondente:
Conta/Regra	Detalhes A vazão cadastrada é lançada considerando uma válvula de 7,03 mca. dessa forma vamos precisar calibrar a vazão do bocal, a conta é: = vazão do bocal pressão de serviço^0,5 / 7,03^0,5 = 0,18 ( 10,5 ^0,5 / 7,03^0,5) * Vazão do bocal convertido para m³/h

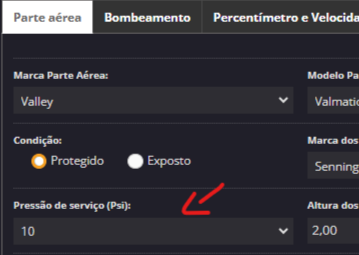

Observação	Pressão de serviço é lançada pelo consultor no bloco parta aérea:
Tipo	double com 3 casas decimais
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 08

Campo	Perda de Carga Real do Bocal (mca)
Descrição	Valor de perda no bocal.
Conta/Regra	Detalhes Primeiro bocal: = (10,646 ((( Vazão real (m³/h) / 3600) / Coeficiente de rugosidade) ^1,852 ) (diâmetro do lance que o bocal pertence) ^-4,87) Espaçamento do bocal Próximos bocais: = (10,646 ((( Vazão real (m³/h) do bocal anterior / 3600) / Coeficiente de rugosidade) ^1,852 ) (diâmetro do lance que o bocal pertence) ^-4,87) Espaçamento do bocal
Observação	Detalhes diâmetro do lance que o bocal pertence é o diâmetro m do lance no qual o bocal está vinculado, por exemplo para o lance inicial o diâmetro em metros é 0,254, assim na fórmula o valor deve ser 0,254 para todos os bocais vinculados ao lance inicial. Vazão real (m³/h) do bocal anterior: Por exemplo, o sistema está calculando o valor de perda para o bocal 2 do lance inicial, o valor de vazão real deve ser o do bocal 1 do lance inicial. OBS: O cálculo do primeiro bocal deve valer somente para o primeiro bocal de todo o pivô , não se deve considerar o primeiro bocal do lance.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 09

Campo	Pressão de Entrada (mca)
Descrição	É o valor de pressão que está entrando por bocal.
Conta/Regra	= (Pressão do centro - Perda de carga real do bocal - Desnível da linha) / (Comprimento do pivô * (Espaçamento do bocal - Altura do emissor (Primeiro bocal só))). IMG
Observação	Pressão do centro é lançada pelo consultor no bloco Pressão do sistema:

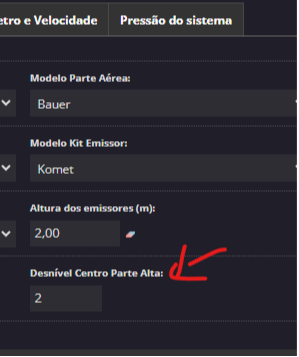

Observação	Des Linha: é o valor do desnível entre o centro e a parte alta, esse valor é lançado pelo usuário nos dados de parte aérea:
Observação	O comprimento do pivô já é calculado pelo sistema nos campos:

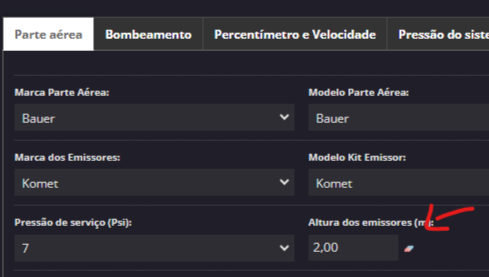

Observação	Altura dos emissores: é lançado pelo consultor nos dados de parte aérea:
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 10

Campo	Saída de pressão (mca)
Descrição	Saída de pressão por bocal, serve para monitorar bocais sem pressão.
Conta/Regra	Este é um comparativo: Se Pressão de entrada for maior que a pressão de serviço, retorna a pressão de serviço. Se for menor, retorna a pressão de entrada.
Observação	Pressão de serviço é o valor lançado pelo usuário nos dados de parte aérea.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 11

Campo	Vazão Liberada por bocal (m³/h)
Descrição	É a vazão real liberada para cada bocal. OBS: Na planilha é a vazão liberada coluna M.
Conta/Regra	= (Vazão por bocal (m³/h) * Pressão de saída ^ 0,5) / Pressão de serviço ^ 0,5.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 12

Campo	Vazão real (m³/h)
Descrição	Valor da vazão por bocal.
Conta/Regra	Para o primeiro bocal do primeiro lance (inicial) = Vazão real do mapa (m³/h). Para os próximos bocais = Vazão real do bocal anterior - Vazão Liberada (m³/h).
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 13

Campo	Área emissor m²
Descrição	É a área de cobertura do aspersor em metros quadrados.
Conta/Regra	Esse cálculo é um pouco mais complexo, pois para calcular a área do bocal você precisa usar os dados do próximo bocal e do bocal anterior. Assim, para o primeiro bocal o cálculo é: = (3,1415 * Comprimento do emissor (do bocal) ÷ 10000) + Comprimento do emissor (comprimento do próximo emissor) ÷ 2. Para os próximos bocais: mesmo cálculo ajustado para cada emissor (bocal).
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 14

Campo	Lâmina aplicada (mm/dia)
Descrição	Esses valores serão usados para calcular os dados de Parâmetro teórico do projeto (Aba Diagnóstico).
Conta/Regra	= (Vazão liberada (do bocal) 1000) / Área do aspersor m² (do bocal) tempo de funcionamento.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 15

Campo	Lâmina aplicada média (mm/dia)
Descrição	Esses valores serão usados para calcular os dados de Parâmetro teórico do projeto (Aba Diagnóstico).
Conta/Regra	= (Vazão total por bocal (m³/h) / Área acumulada total (m²) / 10 * tempo de funcionamento ) / (Giro / 360).
Observação	- Vazão total por bocal (m³/h) é o somatório dos valores de Vazão por bocal (m³/h). - Área acumulada total (m²) é o somatório dos valores de Área acumulada (m²) por bocal.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 16

Campo	Erro ponderado
Descrição	Esses valores serão usados para calcular os dados de Parâmetro teórico do projeto (Aba Diagnóstico).
Conta/Regra	=
Observação	Nesta conta deve-se eliminar os valores negativos existentes dos parâmetros de lâmina aplicada e lâmina aplicada média.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 17

Campo	AAM Spray
Descrição	Esse campo serve para somar a quantidade de bocais que têm vazão de água. Esses valores serão usados para calcular os dados de Parâmetro teórico do projeto (Aba Diagnóstico).
Conta/Regra	= Se a Lâmina aplicada for == 0, AAM Spray é 0. Se não, recebe o número do bocal.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 18

Campo	Lâmina aplicada.2 (mm/dia)
Descrição	Esses valores serão usados para calcular os dados de Parâmetro atuais do projeto (Aba Diagnóstico).
Conta/Regra	= (Vazão liberada (do bocal) 1000) / Área do aspersor m² (do bocal) tempo de funcionamento / (Giro / 360).
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 19

Campo	Lâmina aplicada média.2 (mm/dia)
Descrição	Esses valores serão usados para calcular os dados de Parâmetro atuais do projeto (Aba Diagnóstico).
Conta/Regra	= (Vazão total por bocal (m³/h) / Área acumulada total (ha) / 10 * tempo de funcionamento ) / (Giro / 360).
Observação	- Vazão total por bocal (m³/h) é o somatório dos valores de Vazão por bocal (m³/h). - Área acumulada total (ha) é o somatório dos valores de Área acumulada (ha) por bocal.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 20

Campo	Erro ponderado.2
Descrição	Esses valores serão usados para calcular os dados de Parâmetro atuais do projeto (Aba Diagnóstico).
Conta/Regra	=
Observação	Nesta conta deve-se eliminar os valores negativos existentes dos parâmetros de lâmina aplicada e lâmina aplicada média.
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 21

Campo	AAM Spray.2
Descrição	Esse campo serve para somar a quantidade de bocais que têm vazão de água. Esses valores serão usados para calcular os dados de Parâmetro atuais do projeto (Aba Diagnóstico).
Conta/Regra	= Se a Lâmina aplicada for == 0, AAM Spray é 0. Se não, recebe o número do bocal.
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 22

Campo	Nº Bocal
Descrição	É o número do bocal lançado pelo usuário.
Conta/Regra
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )

CAMPO 23

Campo	Vazão requerida (m³/h)
Descrição	n/a
Conta/Regra	Área emissor (m²) lâmina diária / (tempo de funcionamento 1000). Nota: Área do emissor é calculada no "Campo 13".
Observação	n/a
Tipo	double
Validação	Sim ( ) Não (x)
Obrigatório	Sim (X) Não ( )
