Ficha de diagnostico

Dados Fazenda

CAMPO 01

Campo	Proprietário
Descrição	Nome do proprietário que vem do app

CAMPO 02

Campo	Fazenda
Descrição	Nome da fazenda imputado pelo consultor

CAMPO 03

Campo	Identificação (trocar para Pivô)
Descrição	Nome do pivô

CAMPO 04

Campo	Data
Descrição	É a data que a engenharia foi criada, seja no sistema ou no app

CAMPO 05

Campo	Coordenadas
Descrição	Coordenadas do centro do pivô

Dados Técnicos

CAMPO 01

Campo	Altitude (m)
Descrição	é a altitude da coordenada do centro do pivô

CAMPO 02

Campo	Área irrigada (ha)
Descrição	é o valor de área irrigada calculada no bloco Característica

CAMPO 03

Campo	Raio irrigado (m)
Descrição	é o valor de Raio irrigado calculada no bloco Característica

CAMPO 04

Campo	Balanço (m)
Descrição	é o valor do campo Balanço calculado no bloco Característica

CAMPO 05

Campo	Raio última torre (m)
Descrição	é o valor do campo Raio última torre calculado no bloco Característica

CAMPO 06

Campo	Alcance canhão (m)
Descrição	é o valor do campo Alcance do Canhão calculado no bloco Característica

CAMPO 07

Campo	Lâmina diária (mm/21)
Descrição	é o valor do campo Lâmina diária calculado no bloco Característica O valor em negrito deve mudar de acordo com o campo “Tempo de funcionamento”

CAMPO 08

Campo	Vazão (m³/h)
Descrição	= 10 lâmina diária área irrigada / tempo de funcionamento

CAMPO 09

Campo	Velocidade 100% (m/h)
Descrição	É o valor da velocidade calculado pelo sistema na aba “Percentímetro e Velocidade” IMG

CAMPO 10

Campo	Tempo mínimo volta (h)
Descrição	= (Raio da última torre 3,1415 2 / Velocidade 100%) / 360 * Vazão (m³/h)

CAMPO 11

Campo	Lâmina pivô 100% (mm)
Descrição	= (Vazão 1000 / (Área irrigada 10000)) * Tempo mínimo volta (h)

CAMPO 12

Campo	Giro
Descrição	é o valor de Giro informado pelo consultor ao lançar a engenharia

CAMPO 13

Campo	Pressão no fim da tubulação pivô (mca)
Descrição	é o valor do campo “Pressão na ponta” lançado pelo consultor

CAMPO 14

Campo	Desnível centro do pivô (m)
Descrição	é o valor do campo desnível centro parte alta lançado pelo consultor. IMG

CAMPO 15

Campo	Perda de carga na tubulação do pivô (mca)
Descrição	é o valor de “Hf e hfa” calculado no mapa original

CAMPO 16

Campo	Altura dos outlets (m)
Descrição	é o valor do campo “Altura dos emissores” lançado pleo consultor no bloco parte áerea

CAMPO 17

Campo	Pressão no ponto do pivô (mca)
Descrição	é o valor do campo “Pressão do centro” calculada no bloco Caractéristica do Mapa original

CAMPO 18

Campo	Desnível motobomba - centro pivô (m)
Descrição	é a diferença de altitude das coordendas do centro do pivô e das coordendas da captação

CAMPO 19

Campo	Pressão inicial corrigida
Descrição	é o valor do campo “Pressão da Bomba”
Observação	Conforme alinhado com o Pedro Paulo - 07/11/2023

CAMPO 20

Campo	Pressão no início da linha lateral (mca)
Descrição	= hf mca (Novo mapa) + Desn. Centro parte alta + altura dos emissores + Pressão da ponta.
Conta/Regra	= (Vazão projetada total (m³/h) / Área irrigada (ha)) * 10
Observação	está variável não vai aparecer na ficha
Comentário	HF (mca) = é um valor calculado no Novo Mapa e os outros três parâmetros são lançados pelo usuário: 2 IMG

CAMPO 21

Campo	Hfs (mca)
Descrição	Se houver bombeamento auxiliar, o valor do Hfs será 0, se não = comprimento da sucção * J
Observação IMG	J = 10,646 ( Vazão (m³/s) / (Comprimento da sucção / 1000 ) ) ^1,852 (Diâmetro da sucção) ^ -4,87 Vazão (m³/s) = vazão (m³/h) / 3600 ( o valor de Vazão é o recultado do Campo 08) Comprimento e o Diâmetro da Sucção são valores lançados pelo usuário na parte de Bombeamento / bomba:
Observação	OBS: está variável não vai aparecer na ficha

CAMPO 22

Campo	**Perda de carga adutora (mca) Sem correção
Descrição	= (10,646 ( Vazão (m³/s) / Coeficiente de rugosidade da adutora) ^1,852 (Diâmetro da adutora) ^-4,87) * Comprimento da adutora
Observação	Vazão (m³/s) = vazão (m³/h) / 3600 ( o valor de Vazão é o resultado do Campo 08) Coeficiente de rugosidade da adutora = Se o material for PVC = 140 se for Aço zincado é 120. Comprimento da adutora: campo 03 - Adutora

CAMPO 23

Campo	Perdas localizadas (mca)
Descrição	= Se o resultado de PL= ( Pressão no início da linha lateral + Perda de carga adutora + Hfs) * 0,04 for > 5, PL ==5, se não recebe o resultado da conta.
Observação	( Pressão no início da linha lateral + Perda de carga adutora + Hfs) = (Campo 21 + Campo 23 + Campo 22)

CAMPO 24

Campo	Altura Manométrica total (mca)
Descrição	= Pressão no ponto do pivô + Desnível motobomba + centro pivô + Pressão inicial corrigida + Perdas Localizadas + Perda de Carga na adutora

CAMPO 25

Campo	Marca/Modelo
Descrição	= Campo informado pelo consultor nos campos Marca/Modelo parte áerea

CAMPO 26

Campo	Horímetro
Descrição	é o valo do campo horímetro lançado pelo consultor no campo Horímetro da parte áerea.

CAMPO 27

Campo	Emissores
Descrição	é o valor do campo “Marca emissor” lançado pelo consultor nos dados de parte áerea

CAMPO 28

Campo	Altura dos emissores (m)
Descrição	é o valor do campo Altura dos emissores lançado pelo consultor nos dados de parte aerea

CAMPO 29

Campo	Defletores
Descrição	é o valor do campo “Modelo kit emissores”

CAMPO 30

Campo	Pneus
Descrição	é o valor lançado no campo Tamanho do pneu, na parte de percentimetro e velocidade

CAMPO 31

Campo	Motorredutores
Descrição	é o valor do campo Motorredutores lançado na parte de percentimetro e velocidade

Linha Lateral Parte Aérea

CAMPO 01

Campo	Vão
Descrição	É o valor numérico correspondente aos lances preenchidos. Uma observação é que o Balanço não deve ser apontado numericamente e sim com o nome Balanço.

CAMPO 02

Campo	Nº de tubos
Descrição	É o valor lançado pelo usuário no lance, no campo Número de tubos.

CAMPO 03

Campo	Nº de saídas
Descrição	É a quantidade total de bocais lançados para o lance considerando os bocais com valores iguais a zero.

CAMPO 04

Campo	Diâmetro
Descrição	É o valor do campo “Diâmetro tubulação” lançado pelo usuário nos dados de lance.

CAMPO 05

Campo	Vazão Inicial (m³/h)
Descrição	É os valores de vazão inicial calculados na aba composição do pivô.

Adutora

CAMPO 01

Campo	Diâmetro (mm)
Descrição	= valor do diâmetro da adutora * 1000

CAMPO 02

Campo	Material
Descrição	Deve exibir o que foi preenchido pelo consultor no campo Material da Adutora.

CAMPO 03

Campo	Comprimento (m)
Descrição	É a distância de metros da localização do centro do pivô e da localização da captação.

CAMPO 04

Campo	Perda de carga (mca)
Descrição	= (10,646 ( vazão (m³/s) / coeficiente de rugosidade da adutora ) ^1,852 (Diâmetro real / 1000)^-4,87) * Comprimento (m)
Observação	Vazão (m³/s) = vazão (m³/h) / 3600 ( o valor de Vazão é o resultado do Campo 08) coeficiente de rugosidade da adutora = esse valor é referente ao campo Material da Adutora,<br/ > se o consultor tiver seleciona a opção PVC o coeficiênte é 140 se ele tiver selecionado Aço Zincado o valor é 120. <br/ >Diâmetro real = é o valor atrelado ao diâmetro da adutora.

CAMPO 05

Campo	Velocidade (m/s)
Descrição	Se o Comprimento for 0, a Velocidade será =0. Se não = 4 Vazão (m³/s) / (3,1415 Diâmetro real * 1000)^2
Observação	- Vazão (m³/s) = vazão (m³/h) / 3600 (o valor de Vazão é o resultado do Campo 08). Diâmetro real = é o valor atrelado ao diâmetro da adutora

Sucção

CAMPO 01

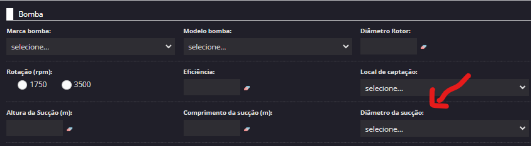

Campo	Diâmetro (mm)
Descrição	é o valor do campo “Diâmetro da Sucção” * 1000

CAMPO 02

Campo	Comprimento (m)

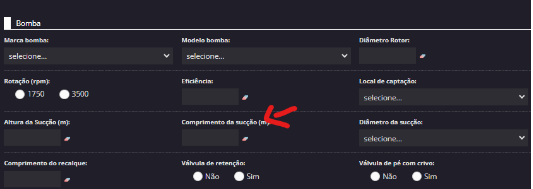

Descrição	É o valor do campo Comprimento da Sucção (m):

CAMPO 03

Campo	Velociada ( m/s)
Descrição	= (4 vazão (m³/s) / 3,1415 diâmetro (m)²)

Conjunto Motobomba

CAMPO 01

Campo	Número de conjuntos
Descrição	É o valor lançado pelo consultor no campo “Número de conjuntos”.

CAMPO 02

Campo	Bomba
Descrição	É o valor selecionado no campo “marca” e “modelo” do motor.

CAMPO 03

Campo	Vazão (m³/h)
Descrição	= Vazão real do mapa (m³/h) + Vazão do canhão (m³/h).
Observação	Os valores acima são os mesmos do módulo mapa original, bloco de característica.

CAMPO 04

Campo	Hman total (mca)
Descrição	= Altura Manométrica total (mca).

CAMPO 05

Campo	Número de estágios
Descrição	É o valor do campo número de estágios lançado pelo usuário no bloco Bomba.

CAMPO 06

Campo	Diâmetro do rotor
Descrição	É o valor do campo “diâmetro do rotor” na parte de bomba.

CAMPO 07

Campo	Rendimento da bomba (%)

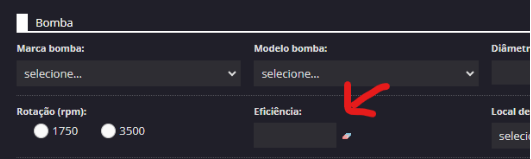

Descrição	é o valor do campo eficiência:

CAMPO 08

Campo	Marca/modelo motor
Descrição	é o valor do campo marca e modelo do motor lançado pelo consultor.

CAMPO 09

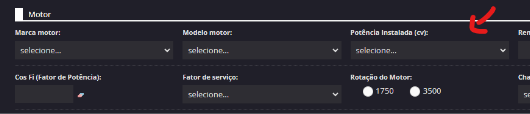

Campo	Potência instalada (cv)
Descrição	é o valor do campo potência instalada .

CAMPO 10

Campo	Potência no eixo (cv)
Descrição	= ((Vazão (m3/h) / 3,6) Hman total (mca) ) / ( 75 Rendimento da bomba %)

CAMPO 11

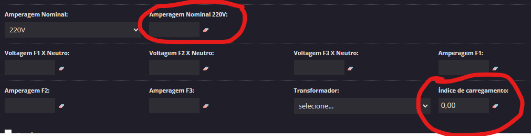

Campo	Índice de carregamento %

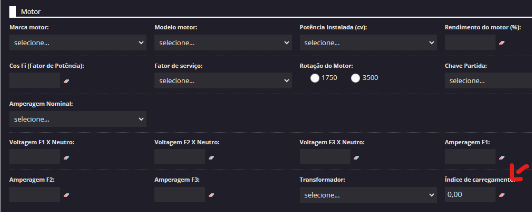

Descrição	é o valo do campo Índice de carregamento do sistema: ”.

CAMPO 12

Campo	Corrente média (A)
Descrição	= Indice de carregamento * aperagem nominal ”

CAMPO 13

Campo	Transformador (kVA)

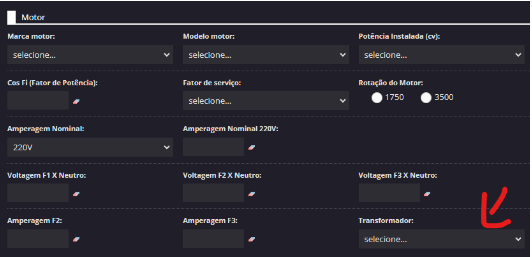

Descrição	é o valor do campo transformador: ”

CAMPO 14

Campo	Rotação (rpm)

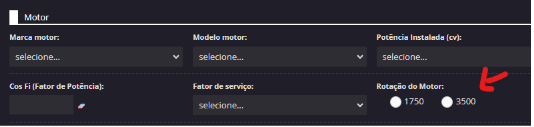

Descrição	é o valor do campo rotação do motor:

CAMPO 15

Campo	Rendimento do motor %
Descrição	é o valor do campo rendimento do motor:

CAMPO 16

Campo	Amperagem Nominal
Descrição	valor do campo:

CAMPO 17

Campo	Tipo de partida

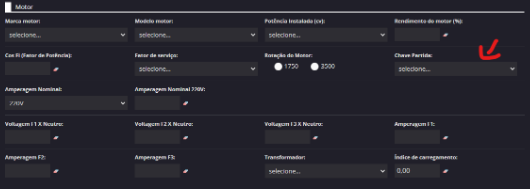

Descrição	é o valor do campo chave de partida:

CAMPO 18

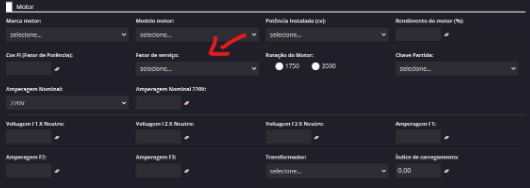

Campo	Fator de serviço
Descrição	Valor do campo fator de serviço:

Avaliação do Motor Elétrico

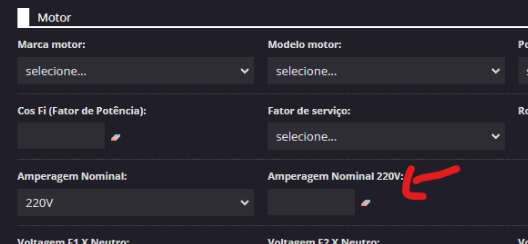

Campo 01	Corrente elétrica nominal (X V)

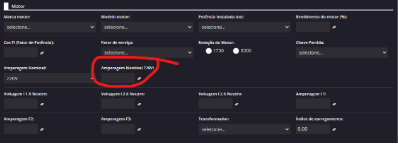

Descrição	O X deve corresponder ao valor de amperagem nominal escolhido pelo usuário: 220, 380 ou 440.
Conta/Regra	É o valor de amperagem digitado pelo usuário.

Campo 02	Corrente elétrica fase 1, 2 e 3
Descrição	São os valores de amperagem F1, F2 e F3.

Campo 03	Corrente elétrica média (A)
Descrição	É a média aritmética dos valores de corrente elétrica F1, F2 e F3.

Campo 04	Corrente elétrica (A) - Média p/ 380 V
Descrição	O valor em vermelho deve corresponder ao valor de amperagem nominal escolhido pelo usuário: 220, 380 ou 440.
Conta/Regra	= corrente elétrica média / 380 * tensão elétrica média.

Campo 05	Tensão elétrica (V) F1, F2 e F3
Descrição	São os valores de voltagem F1, F2 e F3.

Campo 06	Tensão elétrica média (V)
Descrição	É a média aritmética dos valores tensão elétrica F1, F2 e F3.

Campo 07	Rendimento do motor %
Descrição	É o valor do campo rendimento do motor.

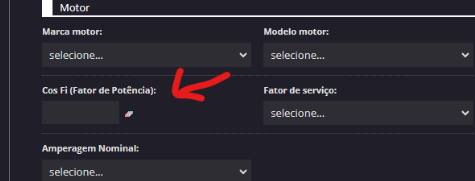

Campo 08	Fator de potência %
Descrição	Valor do campo Cosfi (Fator de pôtencia).
Observação	img

Campo 09	Potência instalada
Descrição	Valor do campo potência instalada.

Campo 10	Potência útil (cv)
Descrição	= potência instalada * índice de carregamento.

Campo 11	Potência absorvida pela rede (cv)
Descrição	= potência útil / fator de potência / rendimento do motor.

Teste de Velocidade

Campo 01	Percentímetro
Descrição	A coluna percentímetro é uma label fixa com 11 linhas iniciando do 0 e terminando em 100, variando de 10 em 10:

Campo 02	Projeto
Descrição	É o primeiro valor de referência ao teste de 100%, é a média dos dados de velocidade lançados pelo usuário: Os outros valores são: a média * a referência do percentímetro.
Exemplo:	após o valor de 100% , vamos calcular o valor de projeto do percentímetro a 90%, assim a conta é a média da velocidade * 90%.

Campo 03	Medido

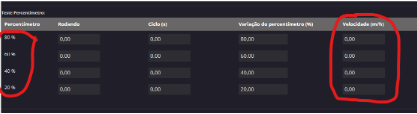

Descrição	Nos dados medidos a 80, 60, 40 e 20% vamos usar a velocidade calculada na parte de teste de percentímetro: Para os valores de 90, 70, 50, 10 e 0% deve ser feita a média da velocidade da linha próxima e da anterior. Por exemplo para achar o valor a 90% é (velocidade a 100 + velocidade a 80) / 2

Campo 04	Diferença %
Descrição	= (projeto / medido * 100 - 100) / 100 OBS: os valores são calculados para cada %, assim os valores de projeto e medido devem ser usados tendo como referência o valor %.

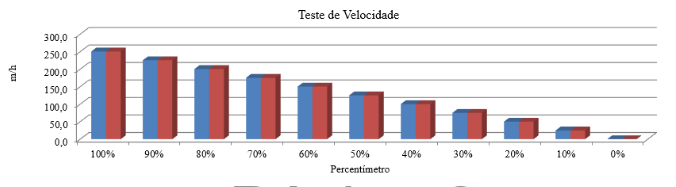

Campo 05	Gráfico
Descrição	O gráfico é o comparativo da velocidade pelos valores com os valores de projetado e medido. Por exemplo:

Ficha do Pivô Central

Campo 01	Percentímetro
Descrição	Esse label é fixa e terá os valores de percentímetro de 100 a 10 variando de 5 em 5 %.

Campo 02	Volta bruta (h.min)
Descrição	Começando a 100%: = Tempo mínimo volta * 100 / % correspondente OBS: o percentímetro correspondente se estiver calculando o valor 100, deve se dividir por 100, e assim por diante.

Campo 03	Volta (h.min)
Descrição	= Valor da volta bruta sem as casas decimais + (volta bruta - Valor da volta bruta sem as casas decimais) 0,6 Ex: Considerando uma volta bruta de 7,48, a conta ficaria: = 7 + (7,48 - 7) 0,6

Campo 04	½ volta (h.min)
Descrição	= Valor da volta bruta sem as casas decimais / 2 + (volta bruta - Valor da volta bruta sem as casas decimais) * 0,3

Campo 05	¼ volta (h.min)
Descrição	= Valor da volta bruta sem as casas decimais / 4 + (volta bruta - Valor da volta bruta sem as casas decimais) * 0,15

Campo 06	Lâmina bruta
Descrição	= Lâmina pivô 100% (mm) * 100 / percentímetro correspondente.

Recomendações de Redimensionamento

Campo 01	Gráfico lâmina aplicada X lâmina média
Descrição	Esse é o mesmo gráfico feito na aba gráficos.

Campo 02	Observação
Descrição	Campo do tipo texto para inserir alguma observação.
